壓力管道等級的編制

發布時間:2024-11-14 瀏覽次數:361

一、管道等級
管道等級(Piping Class)是在工程設計的基礎設計階段進行編制,隨著詳細設計開展深入,將不斷地完善。正確選用不僅使工程選材合理、保證裝置正常安全運行,而且能加快安裝速度,節約投資。
它的編制基礎是根據項目開工報告、公用工程專業管道物料特性表、工藝流程圖工藝管線表等條件,首先將流體按易燃易爆、腐蝕性、特殊性(如熱處理要求、脫脂要求等)分類,然后根據用戶或外商及專利商的合同確定材料的標準。按輸送介質的溫度、壓力等分成不同類別的等級并考慮儀表、設備專業所選用的標準及配合條件,明確每一等級所用的管子、管件、閥門、緊固件、墊片等規格范圍、特性、材料及標準,對本工程應盡量做到統一規格標準。
壓力管道等級表是管道設計、管道材料匯總、采購和工程施工安裝、生產維修的重要依據。管道等級應將每個等級中所使用的全部管道組成件的材料、標準、尺寸范圍、壓力等級、型號及溫度與壓力的使用關系進行規定。管道等級所規定的內容是工程項目中有關專業遵循的準則。

二、壓力管道等級編制原則
① 選用管子和管道組成件必須是符合國家現行標準、國際現行標準或企業標準。
② 管道等級代號的編制一般根據材料類別、順序號和壓力等級來確定。
③ 選用的管道組成件等,在同一等級中必須相互匹配,其材料必須滿足工藝流體操作條件。
④ 選用的管子和組成件應經濟、實用。當選用較昂貴材料時,應進行材料的經濟比較。
⑤ 管道等級應包括用戶名稱、設計項目、設計階段、工程號等。
⑥ 管道等級所列內容一般不包括由工藝系統專業所提的安全閥、電動閥、減壓閥、疏水器(伴熱管用除外)、防爆膜、阻火器、過濾器、消聲器等特殊管件。
⑦ 管道等級中應注明該等級號的使用范圍(溫度、壓力、流體)。
⑧ 管道等級表一般包括如下具體內容:
       a.表頭,其內容包括流體介質、腐蝕余量、溫度-壓力、焊后熱處理等。
      b.管子和管件的材料詳細描述(包括公稱直徑、材料、制造、端部、壁厚、標準號等)。
      c.法蘭、墊片及緊固件的材料詳細描述(包括公稱直徑、材料、等級、類型、密封面、標準號等)。
      d.閥門的材料詳細描述(包括公稱直徑、閥體/閥芯材料、等級、端部、類型、閥號、標準號等)。
      e.管道特殊件的材料詳細描述。
      f.管子壁厚表(可以幾個等級共用)。
      g.支管連接表(可以幾個等級共用)。

三、管道等級代號
管道等級代號(Piping Class Code Number)沒有統一的規定,不同的行業、國家或公司,代號的組成和包含的內容也不盡相同,有的工程項目用七單元組成,有的工程項目用八單元組成,有的工程項目只用三單元組成,不管怎樣,管道等級代號,三單元形式是最基本的,一般需要包含材料類別、順序號和壓力等級等信息。
例如某石化乙烯改擴建工程的管道等級代號為八單元組成,如下所示為等級代號。
等級:03CS1S01
          03表示ASME Class300。
          CS表示碳鋼。
          1表示腐蝕裕量1.5mm。
         S表示小口徑承插焊連接,大口徑法蘭或?qū)浮?/span>

          01表示序列號。
下面僅以三單元的管道等級號為例說明管道等級代號的組成。

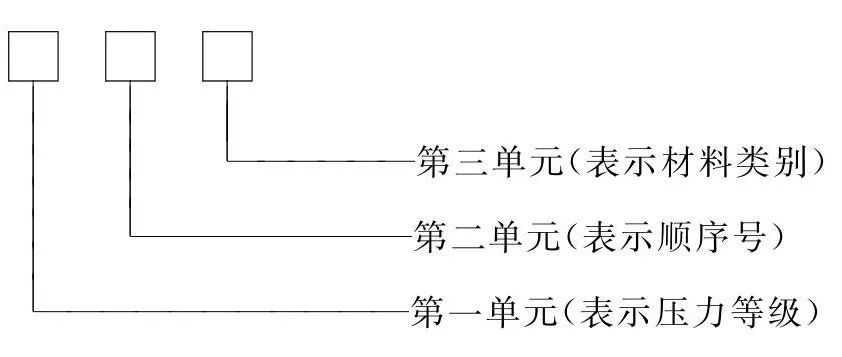

1.管道等級代號的組成

2.各單元內容
第一單元由一位大寫的英文字母表示管道公稱壓力(MPa,class)等級(表4-80)。

表4-80 管道公稱壓力等級代號(示例)

圖片

第二單元由阿拉伯?dāng)?shù)字表示順序號(1~9)。順序號用于表示一、三單元相同時,不同的材質和管道連接形式等。

第三單元由一位大寫的英文字母表示管道材料類別(表4-81)。

表4-81 管道材料類別代號(示例)

圖片

3.管道等級索引
管道等級索引是管道材料專業編制的主要文件之一,一般應有管道等級代碼、物料代號、介質種類、設計溫度、壓力范圍、管子材料及尺寸范圍,供工藝系統、管道、儀表、采購等專業使用,是工藝系統專業在基礎設計階段設計的主要依據文件。
管道等級索引表的基本內容和格式見表4-82。管道材料等級表見表4-83。
表4-82 某液化氣分離項目管道等級索引(例表)

圖片

表4-83 某液化氣分離項目管道材料等級(例表)

圖片

① 本例表未列出M1A等級壁厚的附表(1)和附表(2)。

四、管道等級表中的管道壁厚表
管道壁厚表(表4-84)是指導工藝系統、配管及管架等專業工程設計的重要文件之一。管道壁厚表是根據管道壁厚計算,按管道的標準厚度進行調整后的用于工程使用的壁厚表。

表4-84 管道壁厚表(例表)mm

圖片

注:1.M2A等級管子壁厚與M1A的相同。
2.M2K等級管子壁厚與M1K的相同。
編制原則如下:
① 管道壁厚表一般應包括管道等級、公稱直徑、外徑和壁厚。
② 管道壁厚一般以mm計,保留一位小數,或采用管表號表示。
③ 根據裝置的性質和用戶要求決定管子選用的尺寸系列。
編制要求如下:
① 管道壁厚表一般應將不同類別的材料,按等級分項編制(如碳鋼類、不銹鋼類、合金鋼類)。
② 當有不同外徑管道時,其壁厚表應分開編制。

五、管道等級表中的管道分支表
分支表是對各管道等級的支管連接形式作出具體的規定。
編制原則如下:
① 支管連接表應按各管道等級的要求分別編制,支管連接形式相同的管道等級也可合并編制。
② 支管連接應在保證管道安全運行、經濟合理的前提下選擇根部元件連接形式。
編制一般要求如下:

① 1-1/2in以下三通一般采用錐管螺紋或承插三通,除有縫隙腐蝕介質外,2in以上采用對焊連接三通。
② 管道分支表依據開孔補強計算表,確定其焊接支管是否需要補強。
③ 2in及2in以上主管、2in以下的支管應優先選用半管接頭或支管臺。
④ 設計壓力大于6.3MPa的管道主支管為異徑時,不宜采用現場制造的焊接支管,宜采用三通,或在主管上開孔并焊接支管臺,當支管為等徑時宜采用三通。
⑤ 支管連接表的具體格式見表4-85及表4-86。

圖片


表4-85 分支表 TABLE NO T -101(例表)
本表用于等級M2K

圖片


表4-86 管道變徑選用表(例表)
